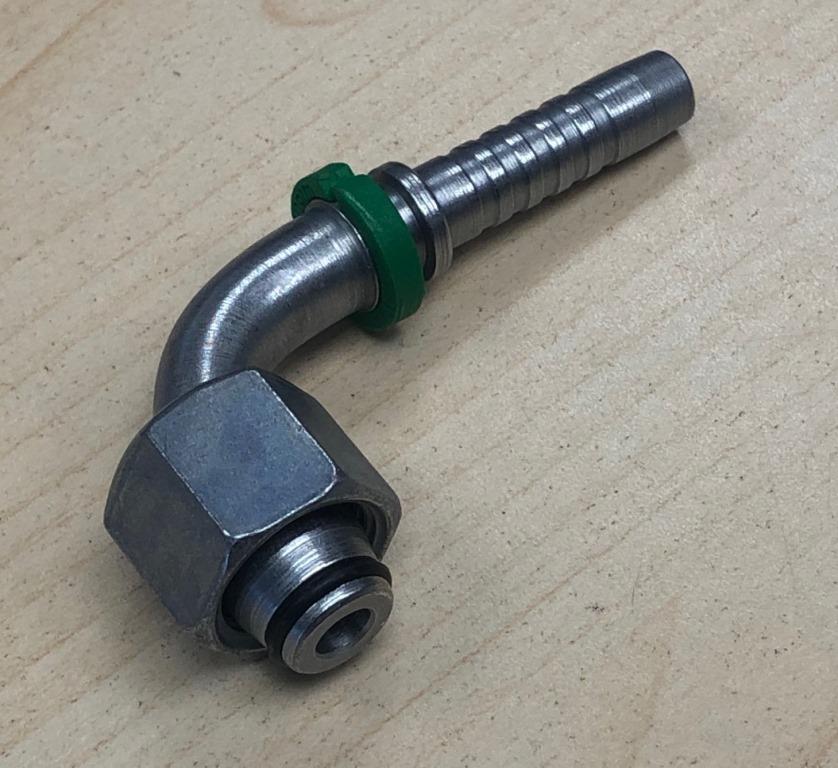

KOMBI-PRESSNIPPEL DKOL-90 DN8 M16X1,5 XV16MSOF10-90S05

Spezifizierungen
DN: 8
Size: 5
Zoll: 5/16
Gewinde + Norm: Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe
Anschluss-Gewinde A: M16x1,5
Rohr-Ø R [mm]: 10
X [mm]: 31,0
L1 [mm]: 61,0
H [mm]: 31,5
D [mm]: 5,4
D1 [mm]: 8,2
Außendurchmesser O-Ring [mm]: 9
Höhe O-Ring [mm]: 1,5
Mutterntyp: ÜM
SW1 [mm]: 19
Anschlussart: DKOL 90°
Anschlussbezeichnung Indunorm: MSOF 90°
Armaturenreihe: Universalprogramm XV
Beständigkeit gegen Rotrost [h]: 720
Beständigkeit gegen Weissrost [h]: 120
Material: Automatenstahl
Oberfläche: ZnNi
Werkstoff O-Ring: NBR
